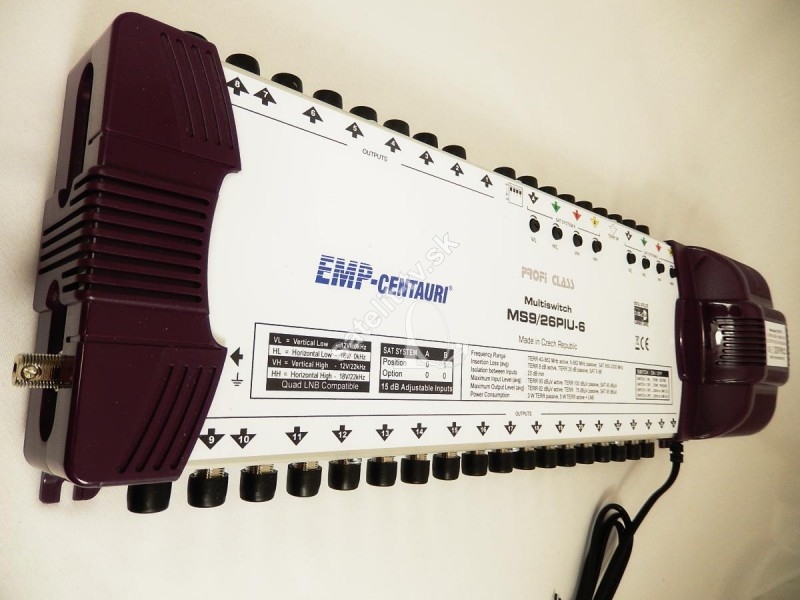

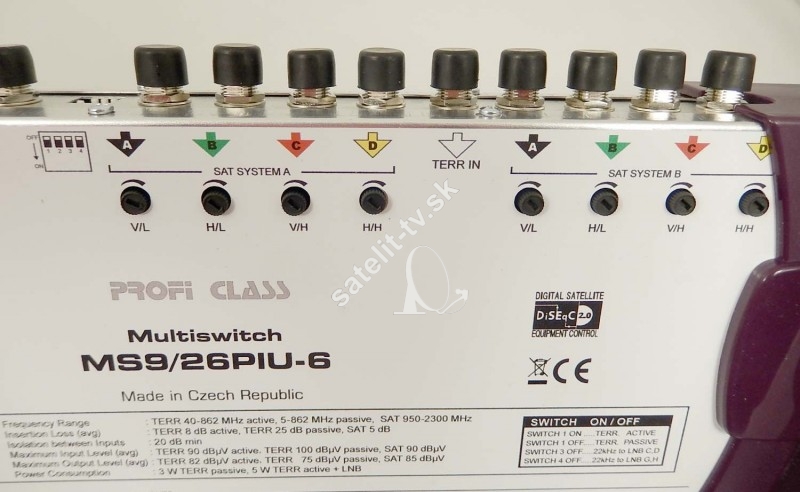

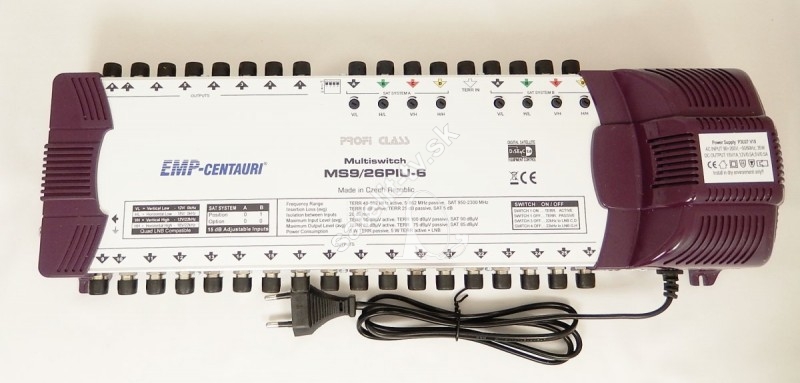

Satelitný multiprepínač EMP MS 9/26 - dve družice a 26 výstupov a 1x s aktívnym / pasívnym pozemným vstupom, so zabudovaným napájacím zdrojom - PROFI prevedenie.

Multiprepínač 9 na 26, integrovaný zdroj, aktívny + pasívny TV vstup. Multiswitch je určený pre distribúciu pozemných a dvoch satelitných pozícií (8 polarizácií) pre 26 účastníkov.

Technické specifikace: Parametr Podmínka Hodnota Kmitočtový rozsah LNB vstupy 950-2300 MHz Terr. vstup 5-862 MHz (pasivní) 40-862 MHz (aktivní) výstupy 5-2300 MHz (pasivní) 40-2300 MHz (aktivní) Řízení   DiSEqC 1.0 (2.0) příkazy Průchozí útlum Sat. 5 dB avg Terr. pasivní 25 dB avg Terr. aktivní 8 dB avg Izolace sat. vstupů mezi V/H polarizacemi 20 dB min mezi dolním/horním pásmem 20 dB min mezi jednotlivými LNB 25 dB min Maximální vstupní úroveň* Sat. 90 dBµV avg** Terr. 100 dBµV avg (pasivní) 90 dBµV avg (aktivní) Maximální výstupní úroveň* Sat. 85 dBµV avg Terr. 75 dBµV avg (pasivní) 82 dBµV avg (aktivní) Příkon z každého přijímače 50 mA (18 V) ze zabudovaného zdroje 3 W (pasivní) 4.5 W (aktivní) + LNB Napájení terr. předzesilovače   150 mA max (12 V DC) Dimensions (w,d,h])   47.0 x 15.2 x 8.7 cm (délka přívodní šňůry 130 cm) Teplotní rozsah   -30 ~ +70 °C *Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV] **Max. vstupní úroveň stoupá při použití vstupního atenuátoru. Udaná hodnota platí při vypnutém atenuátoru.

Příklady zapojení:

Satelitný multiprepínač EMP MS9 / 26 - dve družice a 26 výstupov a 1x s aktívnym / pasívnym pozemným vstupom, so zabudovaným napájacím zdrojom - PROFI prevedenie.
