Koaxiálny kabel Cavel SAT 703B

Cena s DPH:
0,59 €
Dostupnosť:
Skladom
Obj. číslo:
SATNR-01394

Nastavte si strážneho psa.

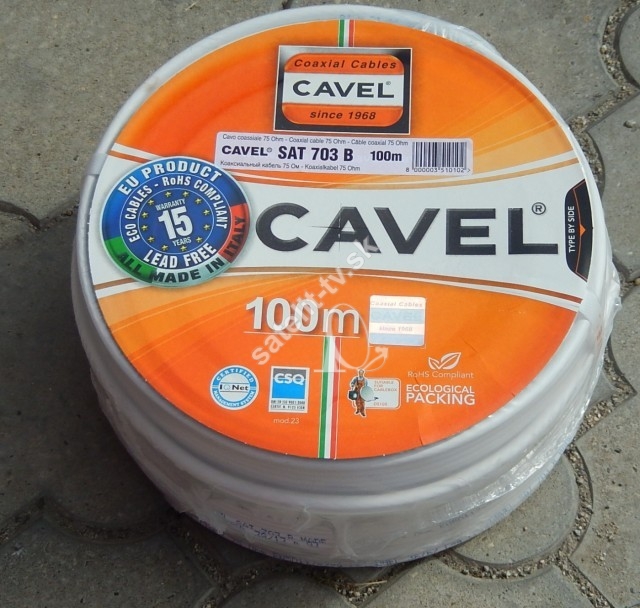

Koaxiálny kabel Cavel SAT 703B

Koaxiálny kabel Cavel SAT 703 B cena za 1meter. medený koaxiálny kábel CAVEL SAT , penové dielektrikum, metrážovaný, .použitie až do 3GHz.

Parametre CAVEL SAT 703B
Vnútorný vodič priem. mm 1,13
  materiál Cu
Dielektrikum materiál PEG
  priem. mm 4,8
Tienenie
1. Povrch laminátovej fólie materiál APA

2. Opletenie materiál CuSn
Hustota opletenia % 45
  priem. mm 5,3
Ochranná folia materiál -
  priem. mm -
Vonkajší plášť materiál PVC
  priem. mm 6,6
FYZIKÁLNE ÚDAJE
Obsah medi kg/km 14,5
Váha kábla kg/km 39,5
Min. rádius ohybu:
samostatný / opakované ohyby  mm 35/70
Max. pevnosť v ťahu N 150
ELEKTRICKÉ ÚDAJE
Impedancia  Ohm 75±3
Kapacita  pF/m 52±2
Velocity ratio % 85
Útlm (pri 20 ° C)
5 MHz  dB/100m 1,6
pri 10 MHz  dB/100m 2,1
pri 30 MHz  dB/100m 3,2
pri 50 MHz  dB/100m 4,1
pri 200 MHz  dB/100m 7,9
pri 300 MHz  dB/100m 9,8
pri 470 MHz  dB/100m 12,4
pri 862 MHz  dB/100m 17,1
pri 1000 MHz  dB/100m 18,5
pri 1750 MHz  dB/100m 24,9
pri 2150 MHz  dB/100m 27,9
pri 2400 MHz  dB/100m 29,6
pri 3000 MHz dB/100m 33,4
Štrukturálny Spätný Útlm (SRL)
pre 5 - 470 MHz  dB >30
pre 470 - 1000 MHz  dB > 28
pre 1000 - 2000 MHz  dB > 26
pre 2000 - 3000 MHz  dB > 22
Tienenie (SA)  trieda B
pre 5 - 30 MHz (Tl)  mΩ/m < 15
pre 30-1000 MHz  dB > 80
pre 1000 - 2000 MHz  dB > 80
pre 2000 - 3000 MHz  dB > 70
DC rezistancia: vnútorná / vonkajšia  Ohm/km 18/22
Odpor  Ohm/km 40
Izolačné napätie plášťa kV 3
Max. prúd A 8
Špecifikácia podľa normy EN50117 2-4
ŠTANDARD BALENIA
Druh balenia   zvitok
Dĺžka jednotlivého balenia m 100
Množstvo v krabici m 600
Označenie balenia   S100M
Vhodné pre CABLEBOX typ DS100
