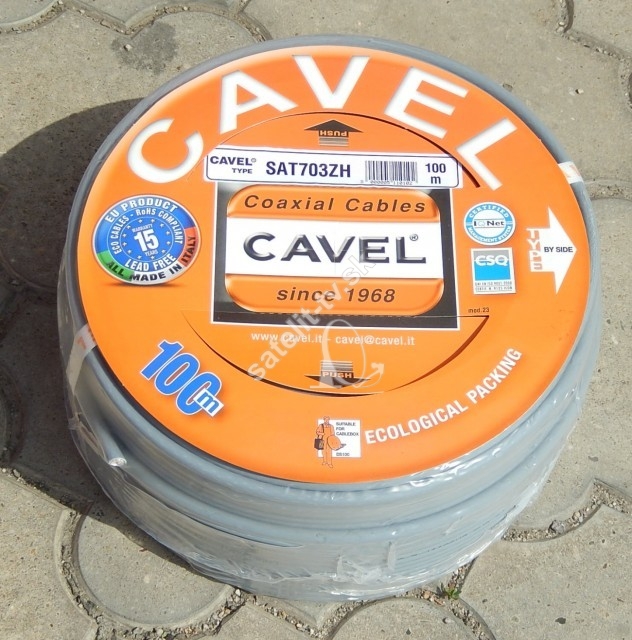

Koaxiálny kabel Cavel SAT 703 ZH bezhalogenový celomeď cena za 1meter. Celomedený koaxiálny kábel CAVEL SAT , penové dielektrikum, medenné opletenie, metrážovaný, .použitie až do 3GHz

Vďaka technológii HF (halogen free) použitej pri výrobe kábla, je kábel vhodný pre inštalácie v školách alebo nemocniciach v domoch s vysokými narokmi na kvalitu​

EN 50268-2:1999 - (LS - Low Smoke) - nízke emisie dymu
EN 50267-2-1:1998, EN 50267-1:1998 - (OH - Zero Halogen) - bezhalogénový






CAVEL SAT	SAT703ZH
VLASTNOSTI
Vnútorný vodič	priem. mm	1,13
	materiál	Cu
Dielektrikum	materiál	PEG
	priem. mm	4,8
Tienenie
1. Povrch laminátovej fólie	materiál	APA
2. Opletenie	%	45
Hustota opletenia	materiál	CuSn
	priem. mm	5,30
Vonkajší plášť	priem. mm	6,60
	materiál	LSZH
FYZIKÁLNE ÚDAJE
Obsah medi	kg/km	14,5
Váha kábla	kg/km	40,5
Min. rádius ohybu:
samostatný / opakované ohyby	mm	35/70
Max. pevnosť v ťahu	N	150
ELEKTRICKÉ ÚDAJE
Impedancia	Ohm	75±3
Kapacita	pF/m	52±2
Velocity ratio	%	85
Útlm (pri 20 ° C)
5 MHz	dB/100m	1,6
pri 10 MHz	dB/100m	2,1
pri 30 MHz	dB/100m	3,2
pri 50 MHz	dB/100m	4,1
pri 200 MHz	dB/100m	7,9
pri 300 MHz	dB/100m	9,8
pri 470 MHz	dB/100m	12,4
pri 862 MHz	dB/100m	17,1
pri 1000 MHz	dB/100m	18,5
pri 1750 MHz	dB/100m	24,9
pri 2150 MHz	dB/100m	27,9
pri 2400 MHz	dB/100m	29,6
pri 3000 MHz	dB/100m	33,4
Štrukturálny Spätný Útlm (SRL)
pre 5 - 470 MHz	dB	> 30
pre 470 - 1000 MHz	dB	> 28
pre 1000 - 2000 MHz	dB	> 26
pre 2000 - 3000 MHz	dB	> 22
Tienenie (SA)	trieda	B
pre 5 - 30 MHz (Tl)	mΩ/m	< 15
pre 30-1000 MHz	dB	> 80
pre 1000 - 2000 MHz	dB	> 80
pre 2000 - 3000 MHz	dB	> 70
DC rezistancia: vnútorná / vonkajšia	Ohm/km	18/22
Odpor	Ohm/km	40
Izolačné napätie plášťa	kV	3
Max. prúd	A	8
Špecifikácia podľa normy	EN50117	2-5
ŠTANDARD BALENIA
Druh balenia		zvitok         zvitok
Dĺžka jednotlivého balenia	m	100              250
Množstvo v krabici	m	600              500
Označenie balenia		S100M        S250L
Vhodné pre CABLEBOX	typ	DS100         DS250
